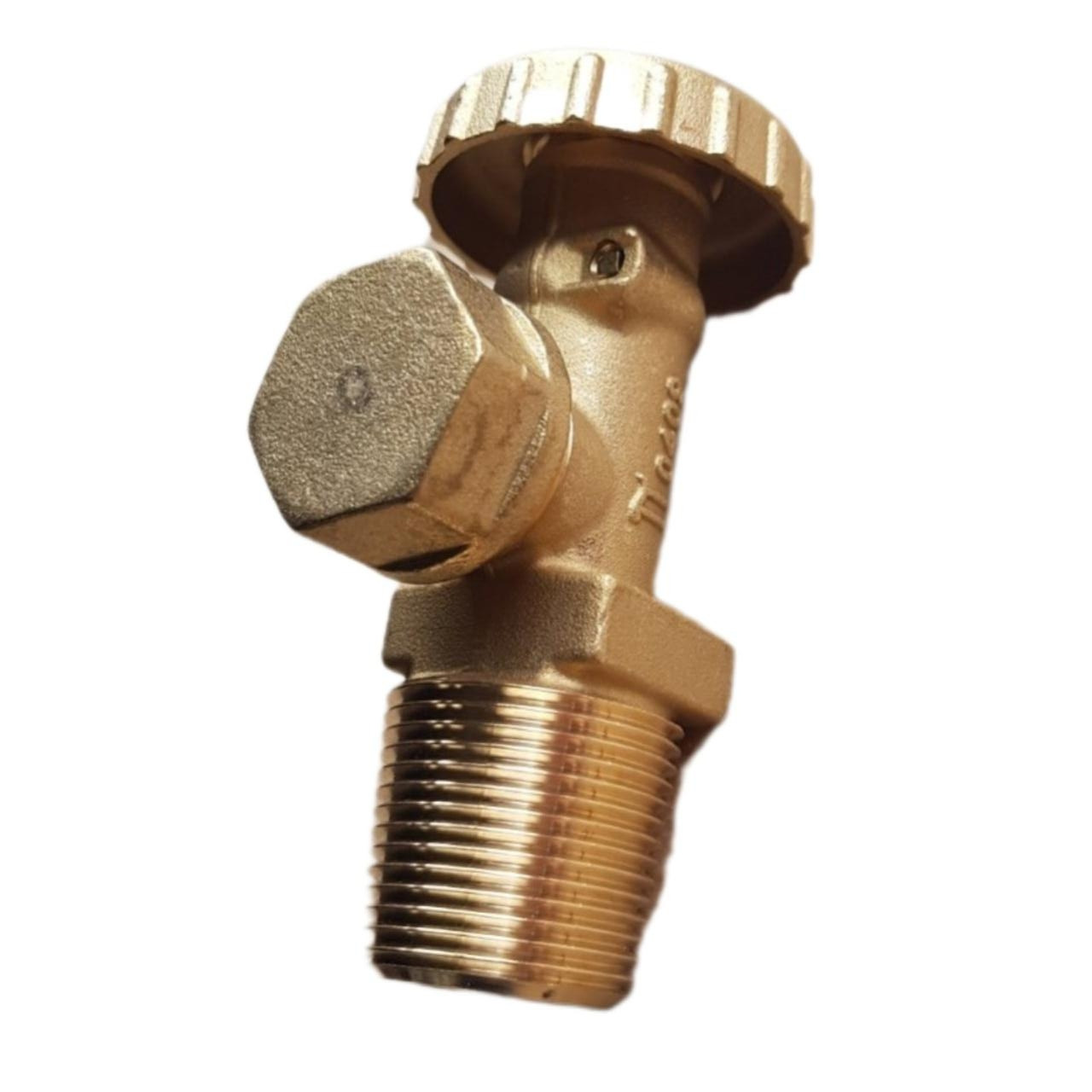

Балонний Вентиль газовий ВБ-2 (Італія)
- Готово до відправки
- Оптом і в роздріб
- Код: 330256
335 ₴
Показати оптові ціни- +380 (63) 643-09-50Денис
- +380 (95) 835-30-24Денис
Опис:
Балонний Вентиль ВБ-2 призначений для установки на Пропанових балонів для зріджених вуглеводневих газів місткістю 5; 12; 27; 50 л і т. д. і є запірним пристроєм.
Вентиль на газовий балон є абсолютно особливим представником запірно-регулюючої арматури. Адже цей вузол повинен забезпечувати не тільки точне дозування потоку газу, але і абсолютну герметичність, як корпусу, так і вузла кріплення арматури балона.
Вентиль на газовий балон складається з наступних вузлів:
- Корпусу вентиля – сталевої деталі, що нагадує по своїй формі трійник. Причому на нижній частині корпусу нарізана конічна різьба – під приймальне отвір балона. У верхній частині нарізане різьблення циліндрична – під накидну гайку, утримуючу шток клапана. На бічному відвід корпусу нарізана циліндрична різьба – під заглушку вентиля.
- Запірного елемента – збірного вузла, що складається з: пропускного клапана – деталі, що регулює руху потоку крізь корпус; штока – керуючого елемента, який передає крутний момент з маховика на клапан.
- Органів управління – маховика, з'єднаний зі штоком клапана за допомогою підпружиненою гайки.
Крім того, вентилі для балонів високого тиску обладнані ущільнювальними прокладками, розміщеними між корпусом і накидною гайкою, між гайкою і маховиком, між клапаном і корпусом
Вентилі: а — кисневий, б — ацетиленовий, в — пропан бутановый
Наприклад, вентиль для пропанового балону працює під тиском у 15 атмосфер. Але і це значення далеко не гранично. Так вентиль балона з киснем може витримати тиск в 190-195 атмосфер.
Схема експлуатації вентиля дуже проста: з бічного штуцера корпусу свинчивается заглушка і туди ж нагвинчує редуктор споживає мережі; далі, плавним рухом, відкручується маховик запірного елемента, який переміщує клапан і вміст балона надходить до споживача. Для перекриття потоку газу з балона цю послідовність дій повторюють у зворотному порядку.
Як бачите, балонний вентиль не належить до надмірно складним вузлів (незважаючи на досить високу надійність пристрою).
|
Параметри |
Значення |
|
Робоче середовище |
Газ вуглеводневий по ГОСТ 20448-90 |
|
Робочий тиск на вході в регулятор |
1.6 МПа (max) |
|
Масовий витрата газу при вхідному тиску 1 МПа |
8.5 кг/хв (min) |
|
Максимальні габаритні розміри |
41 х 47.5 х 69.5 мм |
|
Робоча температура навколишнього середовища |
від -40ºС до +45ºС |
|
Маса |
0,32 кг |
|
Упаковка |
Картонна коробка ― 65 шт |
| Основні | |
|---|---|
| Країна виробник | Італія |
| Напрямок потоку у вентилі | Кутове |
| Робоче середовище | Газ |
| Мінімальна робоча температура | -40 град. |
| Максимальна робоча температура | 45 град. |
| Максимальний робочий тиск | 1.6 бар |
| Тип приєднання | Різьбове |
| Діаметр різьблення першого торця | 3/4"Н |
| Діаметр різьблення другого торця | 3/4"Н |
| Матеріал корпусу | Латунь |
| Спосіб монтажу | Вертикальний |
| Привід | Ручний |
| Ручний привід | Маховик |
| Дистанційне управління | Ні |
| Вага | 0.32 кг |
| Гарантійний термін | 36 міс |
| Додаткові характеристики | |
| Ширина | 41 мм |
| Висота | 69.5 мм |
| Довжина | 47.5 мм |
| Мінімальна температура навколишнього середовища | -40 град. |
| Максимальна температура навколишнього середовища | 45 град. |
| Вентиль з обігрівом | Ні |
- Ціна: 335 ₴
