Колектор для теплої підлоги AquaWorld в зборі з насосом на три контуру
- В наявності
- Оптом і в роздріб
- Код: 20113
4 045,36 ₴
Показати оптові ціни- +380 (95) 835-30-24Денис
- +380 (63) 643-09-50Денис
- +380 (93) 805-75-16Денис
Опис:

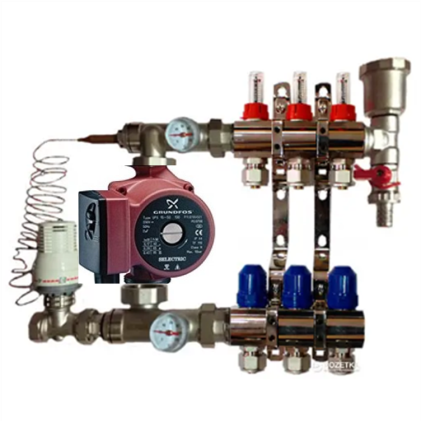

Колектор для теплої підлоги AquaWorld на три контуру в зборі:
В комплект входить: Колектор з витратомірами на 3 виходи; 6-ть евроконусов ; Насосна група ; Кінцевий елемент колектора; циркуляційний насос . Надійність і якість.
Принцип роботи колекторної групи AquaWorld :
В даний час зросли вимоги замовників до комфорту проживання в заміському будинку. Крім класичної схеми «опалення – гаряча вода», в будинку з'являються ще такі споживачі теплоти, як підігрівач басейну, система вентиляції та кондиціонування, підігрів підлоги. Дані теплопотребители характеризуються як різними робочими режимами, насамперед температурними параметрами, так і тривалістю дії. Наприклад, система опалення і система вентиляції або кондиціонування повітря споживають теплоту тільки в холодний або перехідний період року. Система «тепла підлога» проектується з більш низькими температурними параметрами, ніж система опалення. Діє вона, як правило, цілий рік і в залежності від призначення має змінний або постійний режим роботи. Подача тепла до теплообмінників гарячого водопостачання та басейну здійснюється періодично в міру необхідності і з різною тривалістю.
Управління всіма цими процесами здійснюється з допомогою блоку автоматичного регулювання, вбудованого в генератор теплоти, і додаткових датчиків температури , встановлені на теплопроводах, у приміщеннях або зовні будівлі. В даному випадку інтерес представляють гідравлічні процеси, що відбуваються в подібній багатопрофільної замкнутій системі теплопостачання та способи регулювання цих процесів.
Розглянемо кожного теплопотребителя окремо з точки зору особливостей його гідравлічного режиму.
- Система центрального опалення:
Найбільш поширеними в приватному малоповерховому будівництві є системи, виконані, як правило, з двотрубною схемі з попутним рухом теплоносія (води) або колекторної схемою. Відмінність між ними в наступному: при двотрубної схемою виконується нижня розводка магістральних труб по підвалу або цокольному поверху з подальшим підняттям стояків до опалювальних приладів, а при колекторній схемою магістралі підводяться до розподільної гребінки – колектору, встановленої на кожному поверсі, від якої підводках теплоносій підводиться до опалювальних приладів. З економічної точки зору колекторна схема виглядає більш дешевої в плані металоємності, але тут слід враховувати матеріал, з якого виконана система. Якщо взяти, приміром, двотрубну систему опалення, виконану з мідних труб і колекторну систему опалення, виконану з мідних труб (магістралі) і пластикової труби (підведення до приладів), то вартість цих двох систем буде приблизно однакова. Пов'язано це з достатньою дорожнечею фітингів та арматури для пластикових труб. Тому при виборі системи необхідно орієнтуватися на архітектурні особливості будівлі та конструктивні особливості зовнішніх стін (так як останнім часом всю розводку намагаються зробити прихованої), тобто при складній архітектурі будівлі краще буде колекторна схема.
Гідравлічний розрахунок кожної з цих систем зводиться до визначення допустимих діаметрів труб і стояків на кожному ділянці системи та вибору циркуляційного насоса системи опалення.
Гідравлічна ув'язка проводиться як би в два етапи:
визначаються діаметри труб з урахуванням того, щоб гідравлічні опору паралельних гілок і ділянок були рівні з невязкой до 10%;
виробляють монтажну регулювання за допомогою регулювального вентиля, встановленого на зворотній лінії в кожному опалювальному приладі (в даний час на вході і виході в опалювальний прилад встановлюються термостатичні і регулювальні клапани).
- Система «тепла підлога»:
Дана система характеризується в першу чергу низькотемпературним теплоносієм. Якщо в системі центрального опалення параметри 90-70 °C, то в системі теплих підлог – 40-30 °C. Це ускладнює монтаж даного контуру, так як необхідна устанавка триходового змішувача на подаючої магістралі і перемички з вентилем між гарячої і зворотної лініями.
Принцип дії даного контуру полягає в наступному. З котла подається теплоносій з температурою 90 °C. Щоб її знизити до необхідних 40 °C встановлюють змішувач. Але у змішувача немає такої глибини регулювання, тому між насосом і триходовим змішувачем встановлюється перемичка з вентилем, який виставляється на такий витрата води, щоб при змішуванні гарячого і холодного теплоносія температура на виході становила «40 °С. Подальше вирівнювання температури буде здійснюватися з допомогою триходового змішувача за сигналом температурного датчика, що стоїть після насоса.
Гідравлічний розрахунок магістрального теплопроводу зводиться до визначення діаметрів і здійснюється за способом граничних швидкостей. Петлі виконуються із спеціальної пластикової труби з малим гідравлічним опором. При використанні в приватних будинках або невеликих офісних приміщеннях рекомендується прокладати петлю довжиною не більше 120 м, щоб не збільшувати настановну потужність насоса і діаметри труб, замонолічених в стяжці підлоги.
Гідравлічний і тепловий регулювання здійснюється за допомогою тих же термостатичних вентилів, але встановлених на розподільної гребінки (колекторі). Викликає інтерес робота системи теплих підлог спільно з системою центрального опалення. У даному випадку система «теплої підлоги» є додатковим джерелом теплоти і, навпаки, система радіаторного опалення є додатковим джерелом теплоти для системи «теплої підлоги». Штоки термоклапанов, які перебувають на опалювальному приладі і колекторі системи «теплих підлог» повністю (в межах своєї амплітуди) закриваються, зменшуючи при цьому витрата теплоносія. Так як тепловіддачі обох систем не вистачає для обігріву приміщення, то через якийсь час штоки термоклапанов відкриваються і системи починають працювати до тих пір, поки не підуть у перегрів і цикл повторюється знову. Дану ситуацію не можна назвати сприятливим, так як вона змушує термоклапан постійно працювати, що призводить до більш швидкому зношуванню прокладок термоклапан і відповідно зменшує термін служби даної арматури.
Супутнім товаром є:
Основні | |
---|---|
Виробник | Aqua-World |
Країна виробник | Туреччина |
Гарантійний термін | 24 міс |
Діаметр виходів | 0.5 дюйм |
Діаметр колектора | 1" |
Випробувальний тиск | 15 бар |
Кількість виходів | 3 |
Максимальна робоча температура | 130 град. |
Максимальний робочий тиск | 10 бар |
Матеріал колектора | Латунь |
Призначення колектора | Для теплої підлоги |
Тип колектора | Регулюючий |
Комплектація | |
Заглушка | Так |
Запірний кран | Так |
Кран Маєвського | Так |
Кронштейн | Так |
Витратомір | Так |
